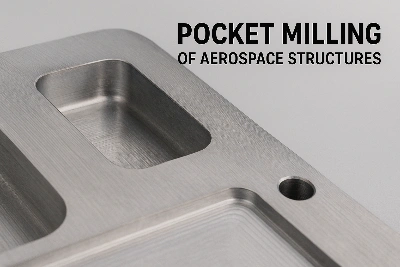

Orlaivių fiuzeliažo rėmai ir sparnų dalys dažnai agresyviai pašalinamos naudojant kišeninį frezavimą, siekiant sumažinti svorį. Šios „apšviečiančios kišenės“ yra būtinos konstrukcijos efektyvumui,{1}}tačiau sukuria paslėptą iššūkį: pašalinus vidinę medžiagą, liekamieji įtempiai atsipalaiduoja netolygiai, todėl dalis deformuojasi arba iškraipoma.
Iššūkis
Kišeninis frezavimas sumažina susidariusią{0}}gamybos ir terminio Be kruopštaus valdymo šis reljefas gali sukelti matomus geometrinius briaunų, kraštų ar montavimo paviršių nuokrypius. Dėl didelio-tikslumo konstrukcinių komponentų net nedidelis deformavimas padaro dalis netinkamas naudoti arba reikalauja brangaus remonto.
Sprendimo metodas
Sukūrėme daugialypę techniką,{0}}kad išvengtume deformacijos rizikos:
Simetrinės apdirbimo sekos
Įkišimas atliekamas pagal veidrodinį, kintamą modelį, -pvz., frezuojant kišenes iš priešingų pusių iš eilės-, siekiant subalansuoti įtempių mažinimą ir sumažinti deformacijos tendenciją.
Tarpinis streso{0}}atkaitinimas
Vidutinis-proceso atkaitinimas, atliekamas kontroliuojamoje temperatūroje (aliuminio lydiniams ~300–400 laipsnių arba titano ir (arba) lydinių tinkamas lygis) atpalaiduoja liekamąjį įtempimą prieš galutinį pjovimą.
Maži{0}}stresą mažinantys parametrai
Sumažintas radialinis sukibimas, mažesnis padavimo greitis ir atšaldytas pjovimo skystis užtikrina, kad pjovimo -sukeltas šiluminis ir mechaninis įtempis būtų minimalus.
Rezultatai pasiekti
Iškrypimas buvo sumažintas iki < 0,02 mm 1 metro apšvietimo skydelyje, palyginti su > 0,1 mm iš pradžių
Galutinės dalys atitiko plokštumą ir surinkimo toleranciją be pertvarkymo
Dėl optimizuoto atkaitinimo planavimo ciklo trukmės poveikis išlaikomas iki 10 %
Kai didelius konstrukcinius komponentus reikia palengvinti kišeninio frezavimo būdu, procesas yra ne tik medžiagos pašalinimas,{0}}tai apieprognozuoti ir valdyti stresą. Dėl kontroliuojamos simetrijos, terminio apdorojimo ir švelnaus pjovimo užtikriname, kad kiekviena frezuota kišenė dalis palieka arčiau tikrosios, o ne toliau nuo specifikacijų.
Jei tai atitinka iššūkius, su kuriais susiduriate-didelių frezuotų kišenių deformacija, tikslus plokščių konstrukcinių korpusų plotis-pateikite man savo darbo failą (STEP arba IGES), ir aš pasiūlysiu subalansuotą streso valdymo strategiją, pritaikytą jūsų medžiagai ir mašinai.
