Produktų perdirbimas ir techninis pagrindas

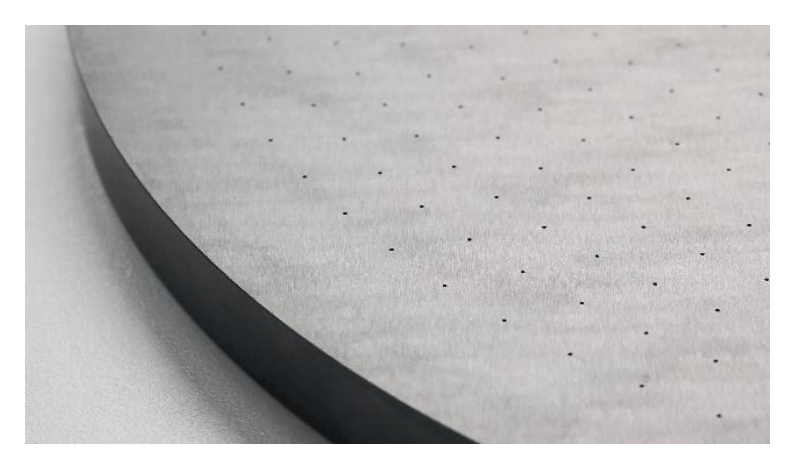

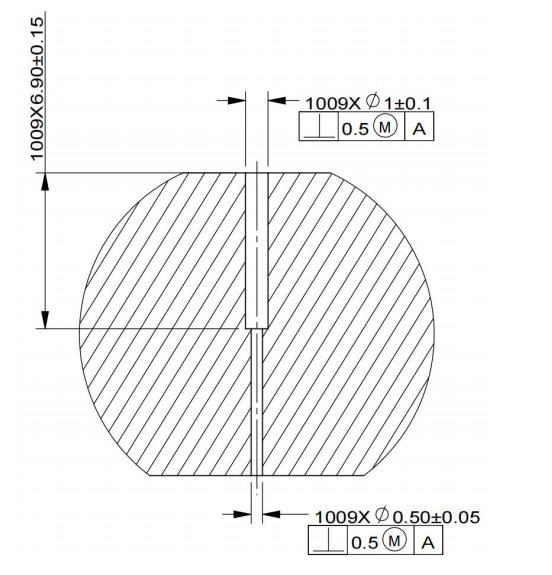

Puslaidininkinės įrangos gamintojas neseniai pradėjo silicio karbido purškimo plokščių lokalizavimo projektą, kuriam reikia apdoroti dviejų tipų masyvo mikroskyles: D0,5 × 6,5 mm (gylio - ir -skersmens santykis 13:1) ir D1 × 6,5 mm ant silicio karbido pagrindo, kurio kietumas 0 HV2, 7. Šis komponentas, kaip pagrindinis trečios{10}kartos puslaidininkių ėsdinimo įrangos komponentas, ilgą laiką buvo priklausomas nuo importo. Jo apdorojimo tikslumas tiesiogiai veikia lustų gamybos išeigą, o drožlių kontrolė ir gylio -skersmens santykio{13}proveržis apdorojant mikroskyles tapo pagrindinėmis buitinio pakeitimo kliūtimis.
Pramonės perdirbimo skausmo taškai
Tradiciniai apdorojimo sprendimai susiduria su trimis iššūkiais:
Pirma, silicio karbido kietumas yra artimas deimantų kietumui, o įprasti grąžtai gali apdoroti tik 3–5 skylutes, kol jos nesusidėvi;
Antra, dėl 13:1 gylio-ir-skersmens santykio sunku pašalinti drožles, kurios gali lengvai subraižyti skylės sienelę ar net nulaužti grąžtą;
Trečia, importuotų originalios įrangos gamintojų kaina siekia 28 000 juanių už vienetą, o pristatymo ciklas yra net 6 mėnesiai, o tai labai riboja vidaus puslaidininkinės įrangos tiekimo grandinės saugumą.
BIŠENASsprendimus
Atsižvelgdama į itin -kietas ir trapias silicio karbido savybes, BISHEN tyrimų ir plėtros komanda novatoriškai panaudojo sudėtinį „ultragarsinės vibracijos + integruoto PCD gręžimo“ procesą:
20 kHz ultragarso aukšto dažnio vibracija sumažina atsparumą pjovimui 45 % ir bendradarbiauja su atskirai suprojektuotu PCD (polikristalinio deimantinio) grąžtu, kad būtų galima nuolat ir stabiliai apdoroti 102 D0,5 mm mikroskyles, o vieno grąžto tarnavimo laikas pailgėja 20 kartų.
Naudojant ultragarso kavitacijos efektą, siekiant pagerinti aušinimo skysčio prasiskverbimą, skylės žiotys yra kontroliuojamos 0,018 mm, o tai yra geriau nei pramonės standartas 0,03 mm.
Originalus spiralinis lusto pašalinimo kelias užtikrina, kad skylės sienelės šiurkštumas Ra Mažiau nei 0,4 μm 13:1 gylio-skersmens santykio-mikroskylei, atitinka puslaidininkių{5} lygio švaros reikalavimus.
Techninio proveržio vertė
Šis apdorojimo patikrinimas pasiekė du pagrindinius etapus: pirmą kartą buitinių silicio karbido purškimo plokščių mikroskylių apdorojimo kaina buvo sumažinta iki 1/3 importo kainos, o pristatymo ciklas sutrumpintas iki 15 dienų; Didesnis proveržis, gylio -ir-skersmens santykio apdorojimo riba buvo padidinta nuo pramonėje įprasto 8:1 iki 13:1, suteikiant nepriklausomų ir valdomų dalių garantiją pažangiai proceso lustų įrangai, mažesniam nei 5 nm.
