Apdorojamo produkto savybės

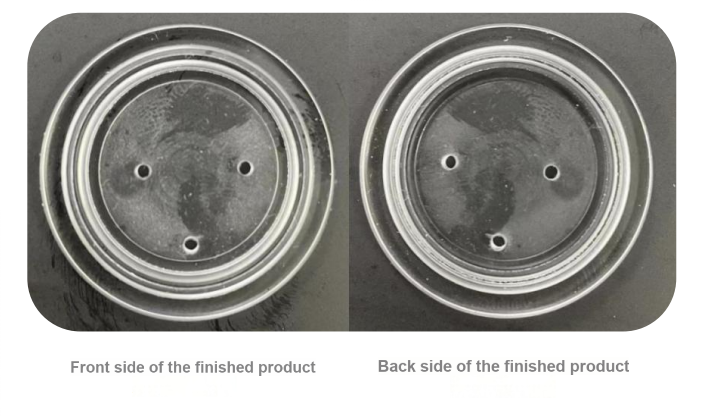

Puslaidininkinės įrangos gamybos srityje precizinių dalių apdorojimas dažnai susiduria su daugybe iššūkių. Kliento užsakytas kvarcinio stiklo elektrodų blokas yra pagamintas iš didelio-kietumo kvarcinio stiklo ir turi būti tiksliai apdorotas D32x3 mm dydžio. Pagrindinės apdorojimo ypatybės yra per-angą, galinį paviršių ir žiedinio griovelio frezavimą. Kaip pagrindinis puslaidininkinės įrangos komponentas, šis komponentas yra tiesiogiai susijęs su visos įrangos veikimo tikslumu.
Pramonės apdirbimo skausmo taškai
Tradiciniai apdorojimo sprendimai atskleidė didelių trūkumų, susijusių su tokiais aukštais{0}}tikslumo reikalavimais: dėl mažo apdorojimo efektyvumo vienas gabalas užtrunka iki 90 minučių, apdorojant trapią medžiagą gali atsirasti briaunų defektų, o paviršiaus šiurkštumas sunkiai atitinka veidrodinio efekto reikalavimus. Rimtesnis dalykas yra tai, kad komponentas turi atlikti kelis apdorojimo etapus vienu prispaudimu, o dėl kumuliacinės tradicinių procesų paklaidos produktas gali būti pašalintas.
BIŠENASSprendimų inovacijų praktika
Dėl šios tipiškos puslaidininkių pramonės apdorojimo problemos BISHEN sprendimas pasiekė proveržių integruodamas technologijas:
Ultragarsinė precizinė graviravimo ir frezavimo sistema: naudojant aukšto{0}}dažnio vibracijos apdorojimo technologiją, įrankio ir ruošinio kontakto režimas pakeičiamas iš nuolatinio pjovimo į impulsinį apdorojimą, efektyviai sumažinant pjovimo įtampą
Integruotas PCD mikro{0}}blade įrankis: Specialaus deimantinio įrankio briaunos tikslumas pasiekia mikronų lygį, o ultragarso sistema naudojama „šalto apdorojimo“ efektui pasiekti
Harmoningas keturių{0}}ašių patefonas: ±0,002 mm kartojamas padėties nustatymo tikslumas, užtikrinantis padėties tikslumą atliekant kelių procesų apdorojimą
Techninio proveržio rezultatai

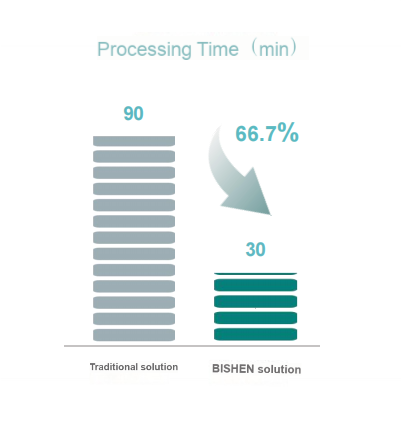

Įdiegus BISHEN sprendimą, vieno kūrinio apdorojimo laikas smarkiai sutrumpėjo nuo 90 minučių iki 30 minučių, o efektyvumas padidėjo 233%. Apdoroto paviršiaus šiurkštumo Ra vertė yra stabiliai valdoma 0,1 μm ribose, todėl pasiekiamas optinio veidrodžio efektas. Aptikus tris-koordinates, ruošinio dydžio tolerancija visiškai atitinka brėžinyje keliamus ±0,005 mm reikalavimus, o apdirbimo išeiga padidėjo nuo 65 % tradicinio proceso iki daugiau nei 98 %.
ApieBIŠENAS:
BISHEN daugiau nei dešimt metų aktyviai dirba tikslaus apdirbimo srityje, daugiausia dėmesio skirdama aukščiausios klasės{0}}gamybos sprendimų teikimui tokioms pramonės šakoms kaip puslaidininkių, optikos ir medicinos prietaisų. Bendrovė savarankiškai sukūrė ultragarsinio precizinio apdirbimo sistemas ir profesionalias procesų komandas, aptarnavo daugiau nei 200 aukščiausios klasės-gamybos įmonių, išlaikančių lyderio pozicijas kietų ir trapių medžiagų apdirbimo srityje. Vykdydama nuolatines technologines naujoves, BISHEN padeda Kinijos tiksliosios gamybos pramonei įveikti daugiau „užstrigusių“ techninių kliūčių.
