Norint pagerinti aliuminio lydinių eksploatacines savybes, paprastai reikia sustiprinti aliuminio lydinius. Šiuo metu yra du pagrindiniai būdai: grūdinimas tempiant ir stiprinimas terminiu apdorojimu. Tarp jų terminio apdorojimo stiprinimas dažniausiai naudojamas vario lydiniams 2XXX, silicio magnio 6XXX, cinko lydiniui 7XXX ir kitiems elementams 8XXX serijos aliuminio lydiniams; Įtempimo grūdinimas paprastai naudojamas gryno aliuminio 1XXX, mangano lydinio 3XXX, magnio lydinio 5XXX serijos aliuminio lydiniams. Silicio lydinio 4XXX serijos aliuminio lydiniai gali naudoti abu stiprinimo būdus.

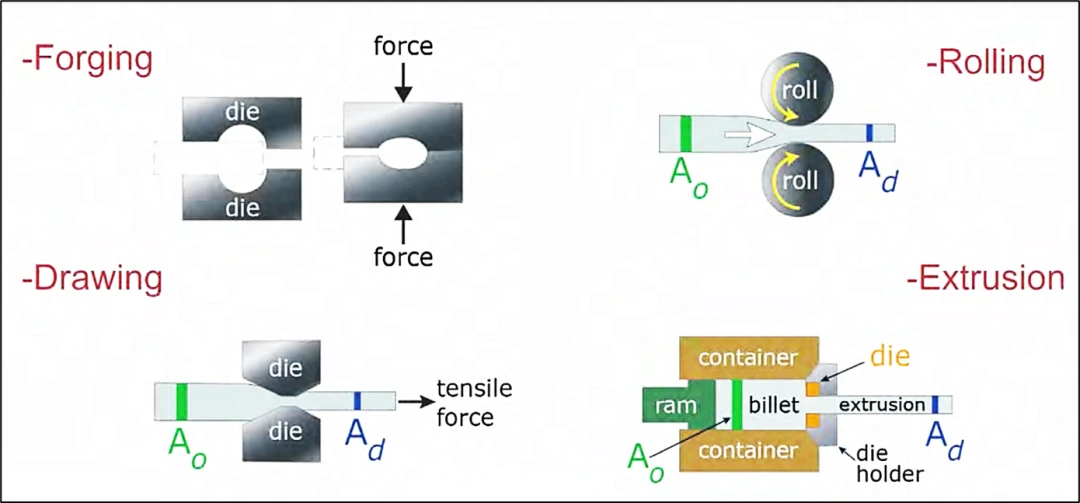

Kietėjimas įtempiant (įtemptas): atsiranda išnirimų dėl plastinių deformacijų (pvz., tempimo, valcavimo, kalimo), trukdo kristalams slysti ir padidina lydinio stiprumą. Kaip parodyta paveikslėlyje žemiau.
Įtempti grūdinti aliuminio lydiniai po kodo dažnai turi H+ skaičiaus priesagą, pvz., 5052-H32, o tai reiškia:
Tik H1x=tempimo grūdinimas.
H2x=tempimo grūdinimas ir dalinis atkaitinimas.
H3x=tempimo grūdinimas ir stabilizavimas (siekiant užtikrinti, kad mechaninės savybės laikui bėgant nepasikeistų).
H4x=tempimo grūdinimas ir dažymas.

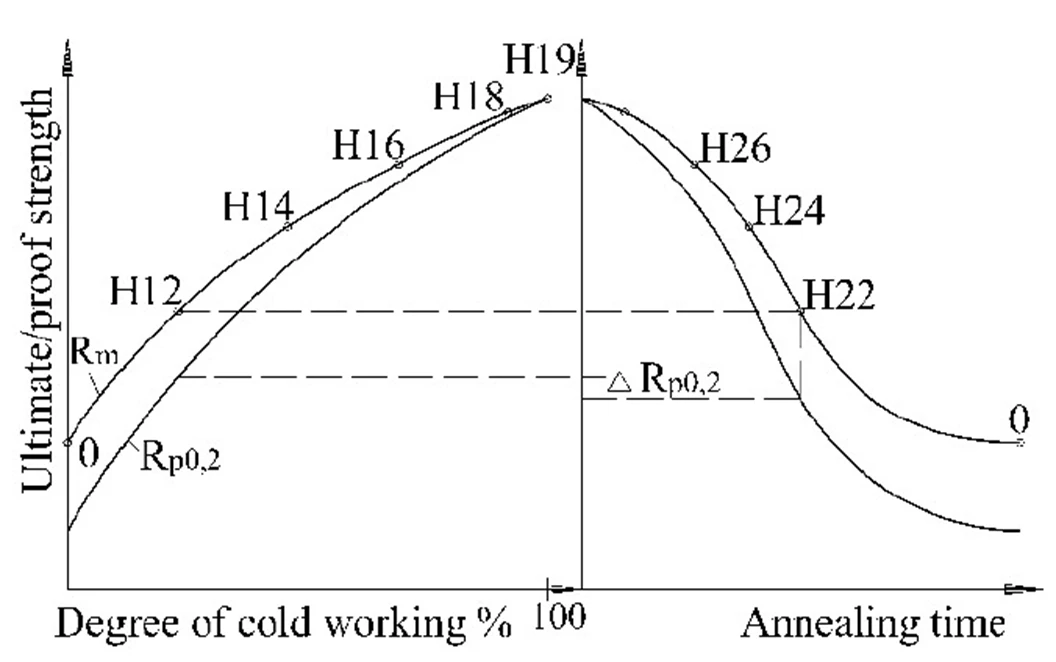

Antrasis skaičius, rodomas kaip x aukščiau, rodo kietėjimo šaltuoju būdu laipsnį. 2=Ketvirtadalis kietumo; 4=Pusė sunku; 6=Trys ketvirtadaliai sunkus; 8=Visiškai sunku; 9=Itin sunkus. Kuo didesnė vertė, tuo didesnis stiprumas, bet mažesnis plastiškumas.

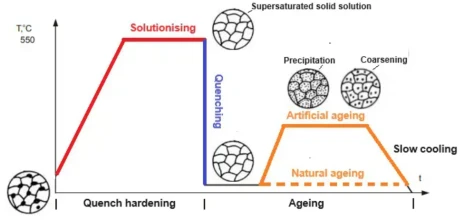

Terminis apdorojimas: lydinio elementai formuojami į stiprinimo fazes naudojant tirpalą ir senėjimą, taip pagerinant stiprumą, kaip parodyta paveikslėlyje žemiau.
Termiškai apdoroti sustiprinti aliuminio lydiniai po kodo paprastai turi T+ skaičiaus galūnę, pvz., 6061-T6, o skirtingų skaičių reikšmės yra tokios:
T1: natūralus aušinimas po aukštos temperatūros formavimo proceso, natūralus senėjimas.
T2: natūralus aušinimas po aukštos temperatūros formavimo proceso, šaltas apdorojimas, natūralus senėjimas.
T3: Šaltas apdorojimas po terminio apdorojimo tirpalu, natūralus senėjimas.
T4: natūralus senėjimas po terminio apdorojimo tirpalu.
T5: natūralus aušinimas po aukštos temperatūros formavimo proceso, dirbtinis senėjimas.
T6: Dirbtinis senėjimas po terminio apdorojimo tirpalu.
T7: per-senėjimas po terminio apdorojimo tirpalu (padidėjęs atsparumas korozijai).
T8: Šaltas apdorojimas po terminio apdorojimo tirpalu, dirbtinis sendinimas.
T9: Dirbtinis senėjimas po terminio apdorojimo tirpalu ir šalto apdorojimo.
T10: natūralus aušinimas po formavimo aukštoje temperatūroje, šalto apdorojimo ir dirbtinio senėjimo.
Įtempimas paprastai naudojamas aliuminio lydinio gaminiams, kuriems nereikia didelio formos ir matmenų tikslumo ir kuriems keliami aukšti stiprumo, bet maži kietumo reikalavimai. Kadangi jį lengva apdirbti, formuoti ir maža kaina, jį galima naudoti kai kurioms nesvarbioms konstrukcinėms dalims, atraminėms dalims ir tt. Terminis apdorojimo stiprinimas tinka srityse, kuriose keliami aukšti aliuminio lydinių medžiagų eksploatacinių savybių reikalavimai, pavyzdžiui, pagrindiniai komponentai aviacijos, automobilių ir kitose srityse, kuriems paprastai reikalingos puikios visapusiškos savybės, pvz., didelis stiprumas, didelis kietumas, geras atsparumas korozijai ir nuovargis.

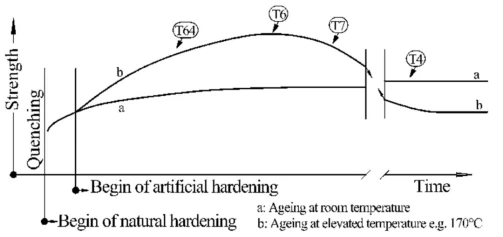

Grįžkime prie mūsų temos T6, tai yra dirbtinis senėjimas po terminio apdorojimo tirpalu. Kaip matyti iš ankstesnio paveikslo, T6 gali gauti gana gerus stiprumo rodiklius, tuo pačiu užtikrinant visapusišką veikimą, todėl jis buvo plačiai naudojamas.(文章来源:微信公众号- iMechanics机械)
