Produktų perdirbimas

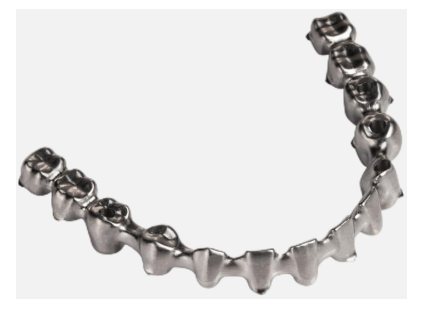

Ruošinio medžiaga: titano lydinys TC4 (5 klasė)
Apdorojimo ypatybės: tikslus frezavimas + vinių skylių apdorojimas (skylės skersmuo 1,5-4 mm)
Pagrindiniai rodikliai: biologinis suderinamumas ASTM F136 standartas, atsparumas korozijai ISO 5832-3
Apdorojamas fonas ir pramonės problemos
A. Medicininių implantų pramonės poreikiai
Titano lydinio Malone tiltai, kaip pagrindinė dantų / ortopedinių implantų sudedamoji dalis, turi atitikti šiuos reikalavimus tuo pačiu metu:
Mechaninės savybės: tempiamasis stipris didesnis arba lygus 895 MPa, tamprumo modulis 110 GPa
Paviršiaus vientisumas: Ra Mažesnis arba lygus 0,4 μm, kad būtų išvengta audinių dirginimo
Surinkimo tikslumas: tarpas tarp nago skylės ir implanto Mažesnis arba lygus 15 μm
B. Mirtingi tradicinio apdorojimo trūkumai
Mažas efektyvumas: įprastas CNC frezavimo padavimo greitis ribojamas iki mažesnio nei 50 mm/min
Paviršiaus valdymo praradimas: pjovimo karštis sukelia paviršiaus šiurkštumo svyravimus (Ra0,6-1,2μm)
Burro nelaimė: skylės šlifavimo aukštis viršija 80 μm, o rankinis šlifavimas sudaro 35 % išlaidų
BIŠENASSprendimai: Ultragarsinė žalioji penkių{0}ašių tiksli frezavimo sistema
Vertikalus penkių -ašių ultragarsinis apdirbimo centras: 0,5 μm interpoliacijos tikslumas, palaikomas 0-90 laipsnių daugiakryptis frezavimas
20kHz ultragarsinis vibracinis pjovimas: Sumažinkite pjovimo temperatūrą iki žemiau 120 laipsnių (įprastas apdorojimas pasiekia 600 laipsnių)
Adaptyvus įrankio kelio planavimas: dinamiškai reguliuokite pjovimo parametrus, kad išvengtumėte medžiagos elastingumo atsigavimo
Proveržio pranašumai perdirbant

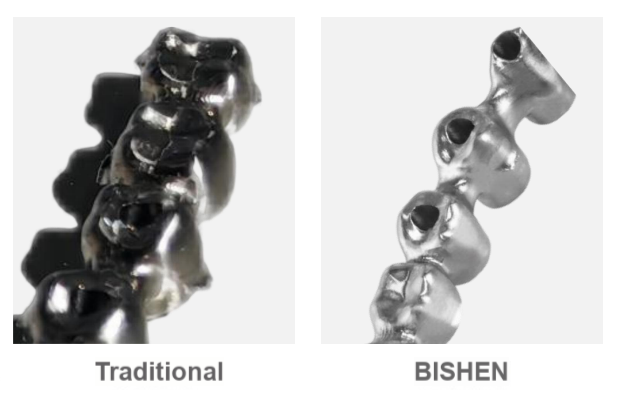

Super veidrodžio efektas: Paviršiaus šiurkštumas yra stabilus esant Ra0,2 μm (40 % geresnis nei ISO 2017 standartas)
Nulinis post{0}}apdorojimas: Vinio angos išleidimo angos aukštis yra mažesnis nei 5 μm, o tai tiesiogiai atitinka surinkimo reikalavimus
Efektyvumo revoliucija: frezavimo padavimo greitis padidinamas iki 120 mm/min, o vieno{1}}gabalo darbo laikas sutrumpinamas 55 %
