Šiandien pakalbėsiu su jumis paprasčiausia kalba apie tai, kaip įstatyti apvalias veržles.

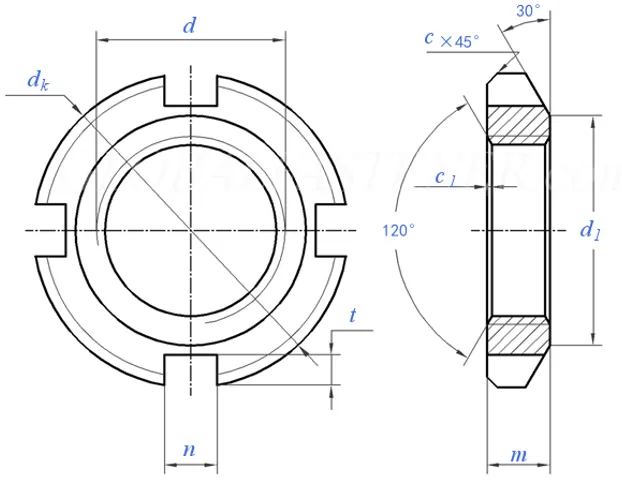

Apvalios veržlės, apvalios veržlės, atitinkančios GB/T812, parodytos toliau pateiktame paveikslėlyje. Viena pusė turi santykinai didelį 30 laipsnių kampą, kuris daugiausia naudojamas ašiniam dalių fiksavimui. Taigi, kuri šios apvalios veržlės pusė yra arti suspaustos dalies pusės, kai ji iš tikrųjų yra sumontuota?

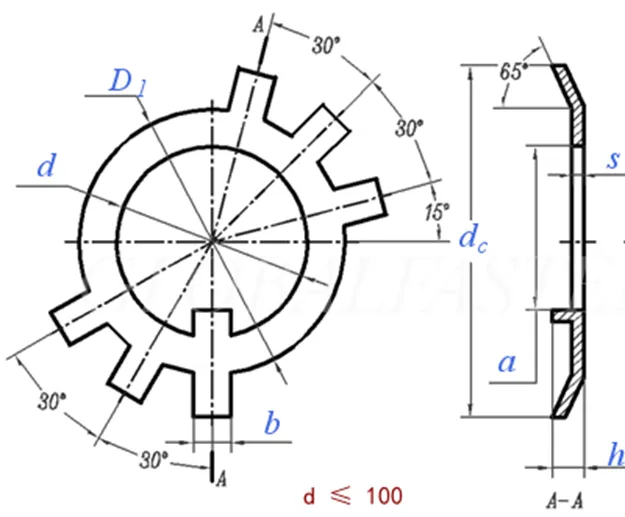

Paprastai tariant, naudojant apvalias veržles, kad jos neatsipalaiduotų, jos bus naudojamos su stabdymo poveržlėmis. Taip pat yra daugybė stabdžių poveržlių rūšių. Nacionalinį standartą GB/T858 atitinkančios stabdymo poveržlės parodytos paveikslėlyje žemiau. Kaip matote, poveržlė turi daug skirtukų ir jos pasvirimo kampas yra 65 laipsnių. Ir jei patikrinsite standartinį palyginimo dydį D1 ir apvalios veržlės dydį d1 aukščiau esančiame paveikslėlyje, pamatysite, kad jie yra vienodi.

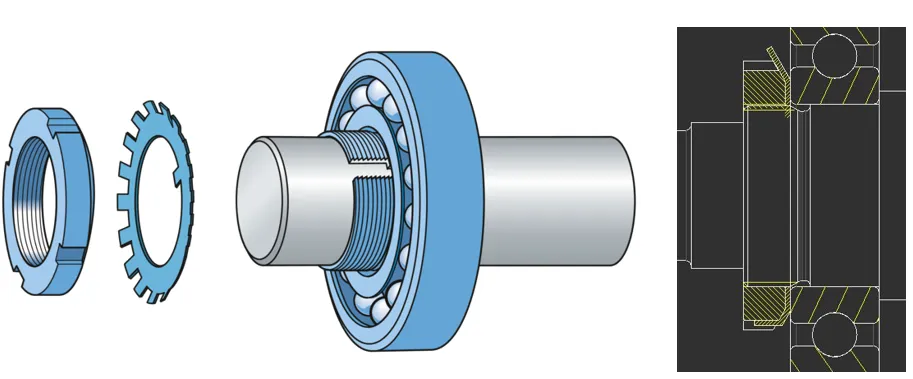

Tikiu, kad radote užuominą. Beje, su šia stabdymo poveržle naudojama ta pusė su dideliu 30 laipsnių kampu ant apvalios veržlės. Todėl, kai jie naudojami kartu, pusė su dideliu nuožulniu sluoksniu yra nukreipta į suspaustą dalį. Kaip parodyta paveikslėlyje žemiau.
Kartais galime nenaudoti fiksavimo poveržlės, pavyzdžiui, galime naudoti dvigubą apvalią veržlę, kad neatsipalaiduotų. Jei nereikalaujama -atsipalaidavimo, kartais galime priveržti vieną apvalią veržlę. Ar tai reiškia, kad diegimo kryptis nėra tokia svarbi? Apskritai, reikia atsižvelgti į du veiksnius. Viena iš jų yra ta, kad apvalios veržlės didelės nusklembtos pusės standartas turi vertikalumo taisykles, tačiau kitoje pusėje – ne; kita yra ta, kad aukščiau esančiame paveikslėlyje esančių guolių dalių skersmuo paprastai yra arti guolio, ne didesnis nei vidinis guolio žiedas, todėl geriau, kad šonas su dideliu nuožulniu kampu būtų atsuktas į presuojamą dalį. Jei šiuo atžvilgiu nėra jokių svarstymų ir apribojimų, galite daryti ką norite.(来源:iMechanics机械)
