Šiuolaikinės tiksliųjų mašinų gamybos srityje centrinė skylė, kaip pagrindinė padėties nustatymo atskaitos taškas CNC programavimui, visada buvo pagrindinė ruošinio suspaudimo strategijos grandis. Nors dabartinis GB/T145 standartas buvo naudojamas dešimtmečius, išpopuliarėjus penkių-ašių sujungimo apdirbimo centrams, jo suderintas optimizavimas naudojant CNC technologiją vis dar vertas išsamios diskusijos.
Trys pagrindinės centrinės skylės funkcijos CNC apdirbime
Pirmasis yra padėties nustatymas: per centrines skylutes abiejuose galuose, kad būtų sukurta vieninga ir tvirta vidurio linija, kad vėliau būtų galima apdoroti kitas funkcijas ir išlaikyti tikslumą.
Antrasis – palengvinti prispaudimą, išlaikyti ruošinio svorį ir pjovimo jėgą.
Trečia – sujungti kitas dalis per srieginę centrinę angą arba palengvinti kėlimą.

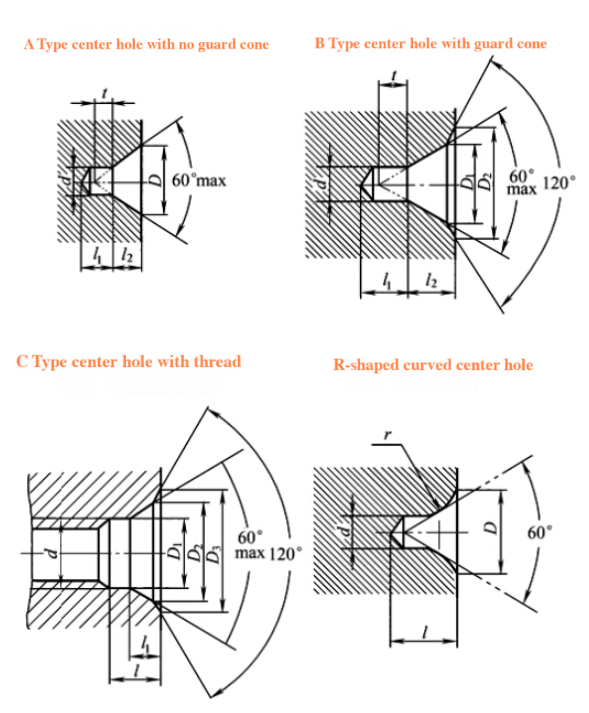

Toliau pažvelkime į įprastus centrinių angų tipus: GB/T145 standartas numato keturis tipus: A, B, C ir R. Jie pavaizduoti šiame paveikslėlyje:
Pagrindiniai centrinių angų tipai ir CNC proceso suderinamumas
Specialus Vokietijos standarto DIN332 centrinės skylės pritaikymas CNC lauke
Vokiečių staklių naudotojai turėtų atkreipti ypatingą dėmesį: DIN332-C tipas turi 60 laipsnių pagrindinio kūgio kampo + 30 laipsnių pagalbinio kūgio kampo dizainą, kuris puikiai atitinka Hardinge CNC tekinimo staklių HSK griebtuvų sistemą. Jo D tipo srieginė anga palaiko greitą modulinių tvirtinimo detalių perjungimą, o tai ypač tinka lanksčioms gamybos linijos reikalavimams, pvz., automobilių diferencialo korpusui.
CNC proceso parametrų sprendimo matrica
Renkantis centrinės angos specifikaciją, būtinas išsamus įvertinimas:
Mažiausio veleno galo skersmens ir įrankio laikiklio trukdžių srities apskaičiavimas
Išcentrinės jėgos kompensavimas, kurį sukelia ruošinio kokybė (formulė: F=mω²r)
Pjovimo jėgos modeliavimo analizė (rekomenduojama naudoti Mastercam pjovimo jėgos modulį)
Kelių procesų kaupiamųjų klaidų etalonas
Pavyzdžiui, apdorojant vėjo jėgainių velenus (medžiaga 34CrNiMo6), pageidautina naudoti B-tipo centrines skylutes su PVD dengtais karbido antgaliais, o grubaus tekinimo stadijoje naudoti pastovų tiesinį greitį (Vc=180m/min) ir perjungti į CBN įrankius veidrodiniam sukimui smulkaus apdirbimo metu.
Pasienio technologijų integravimas
Dabartinė išmanioji CNC sistema pasiekė:
Vizuali apžiūra automatiškai kompensuoja centrinės skylės susidėvėjimą (CCD tikslumas ±2 μm)
Suspaudimo deformacijos numatymas remiantis skaitmeniniais dvyniais
Skystojo azoto aušinimo procesas centrinėms skylėms apdorojant titano lydinio dalis
Šios naujovės giliai integruoja tradicinius standartus su CNC apdorojimu ir toliau skatina tikslios gamybos proveržį.(文章来源:iMechanics机械)
