„Ką reiškia raižyti raštus ant grūdinto stiklo? Aviacijos ir kosmoso energijos tyrimų instituto procesų inžinierius kartą palygino anglies{0}}anglies kompozicinių siūlų apdorojimą tokiu būdu. Ši nauja medžiaga, kuri yra penkis kartus kietesnė už plieną, sukelia proceso revoliuciją gaminant karštųjų -galų orlaivių variklių komponentus.

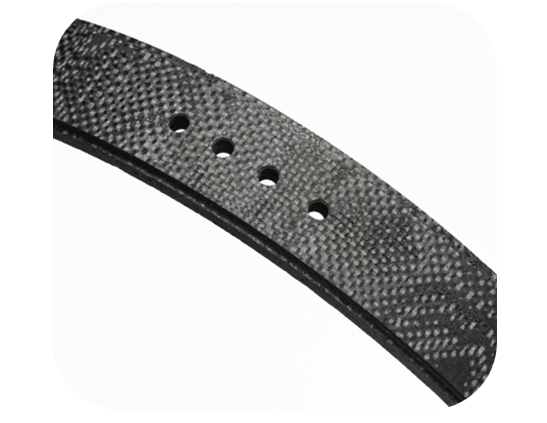

Perdirbti produktai
Medžiaga: anglies -anglies kompozicinė medžiaga (tankis 1,78 g/cm³, tarpsluoksnis šlyties stiprumas 28 MPa)

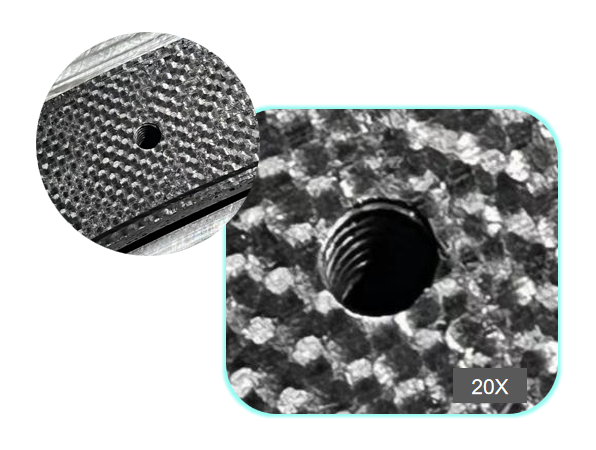

Apdorojimo ypatybės: 5 mm skersmens gilių skylių sriegio apdorojimas
Sriegio tikslumas: M5×0,8-6H klasė
Apdorojimo fonas ir sunkumai
A. Strateginės medžiagos susiduria su apdorojimo sunkumais
Kaip pageidautina medžiaga ketvirtos -kartos orlaivių variklio antgalio ryklės dangai, anglies-anglies kompozicinės medžiagos turi atlaikyti 3000 laipsnių dujų šveitimą. Jo unikali „sumuštinio“ struktūra (anglies pluoštas + pirolizinė anglies matrica) užtikrina puikų atsparumą karščiui, o taip pat sukelia apdorojimo košmarą. - Įprastas gręžimas sukurs iki 120 μm atskilusių kraštų.
B. Tradicinės technologijos gedimų ciklas
Bandomojoje tam tikro modelio variklio gamyboje karbidinių čiaupų lūžimo greitis siekė 47%, o rankinio sriegimo sriegio vertikalumas viršijo 0,25 mm/10 mm. Labiau mirtina, kad pažeistas pluošto sluoksnis variklio bandymo metu sukels katastrofišką delaminaciją.
BIŠENASsprendimų techninis proveržis
Atsižvelgdami į sluoksniuotų kompozitinių medžiagų „trapaus lupimo“ savybes, BISHEN sprendimai sukuria trijų{0}}matmenų apdorojimo apsaugos sistemą:
• 40 kHz ultragarso ašinės vibracijos sistema, skirta kontroliuoti pjovimo temperatūrą žemiau 120 laipsnių
• Deimantiniai{0}}dengti gręžimo ir frezavimo įrankiai su briaunų pasyvavimu iki R0,02 mm
• Sraigtinio interpoliavimo frezavimo procesas, norint pasiekti 0,8 mm žingsnio ±0,005 mm valdymą
Apdorojami patvirtinimo rezultatai
Partijiniu būdu apdorojant Long March serijos nešančiųjų raketų variklio purkštukų komponentus, BISHEN sprendimai pasiekė:
Srieginės angos vertikalumas 0,03mm/10mm
Praeiti / ne
Vieno{0}}gabalo apdorojimo laikas sumažintas nuo 45 minučių iki 8 minučių
Po 200 valandų bandymo srieginės jungties dalyse neatsirado šiluminio smūgio įtrūkimų
Apie BISHEN:
Remdamasi 7 500 -kvadratinių- metrų tikslumo gamybos baze, BISHEN daugiausia dėmesio skiria itin sudėtingų dalių, susijusių su kosmosu, medicinos įranga ir robotais, teikimu iš vieno langelio.
