Produkto savybių apdorojimas

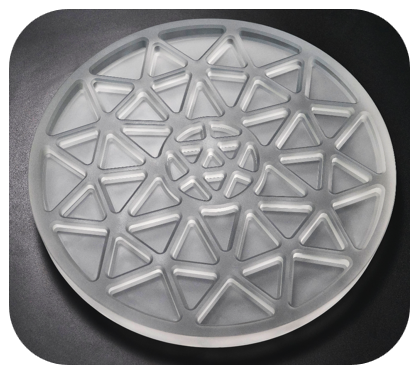

Medžiaga:Aukšto -grynumo kvarcinis stiklas (SiO₂ kiekis didesnis arba lygus 99,99 %)
Procesas:Šlifavimas ertmėmis (skersmuo 408 mm × storis 20,5 mm)
Tikslumo reikalavimai:Kontūras mažesnis arba lygus 0,02 mm, šiurkštumas Ra Mažesnis arba lygus 0,8 μm
Pramonės iššūkiai ir skausmo taškai
A. Kvarcinio stiklo apdirbimo charakteristikos
Didelis trapumas, kraštų griuvimo defektų dažnis viršija 30 %
Įgaubto asferinio paviršiaus apdorojimas yra linkęs į kontūro iškraipymą
Tradicinis šlifavimo diskų šlifavimas yra linkęs į po{0}}paviršinius mikroįtrūkimus
B. Tradicinių sprendimų trūkumai
Mažas efektyvumas:Vieno gabalo apdorojimas trunka daugiau nei 72 valandas
Trūksta tikslumo:Kontūro svyravimas siekia 0,03 mm
Paviršiaus pažeidimai:Šiurkštumą galima valdyti tik esant Ra1,2 μm
BIŠENASSprendimai: Ultragarsinė žaliojo apdorojimo sistema
Įranga:Penkių{0}}ašių sujungimo ultragarsinis frezavimo centras (integruotas internetinis optinis aptikimas)
Procesas:20 kHz aukšto -dažnio ultragarsinis šlifavimas (aušinimo skysčio temperatūros valdymas ±1 laipsnis)
Kokybės kontrolė:Kompensacija realiuoju laiku- už apdorojimo deformaciją, 40 % pagerintas tikslumas
Išmatuotas našumo proveržis

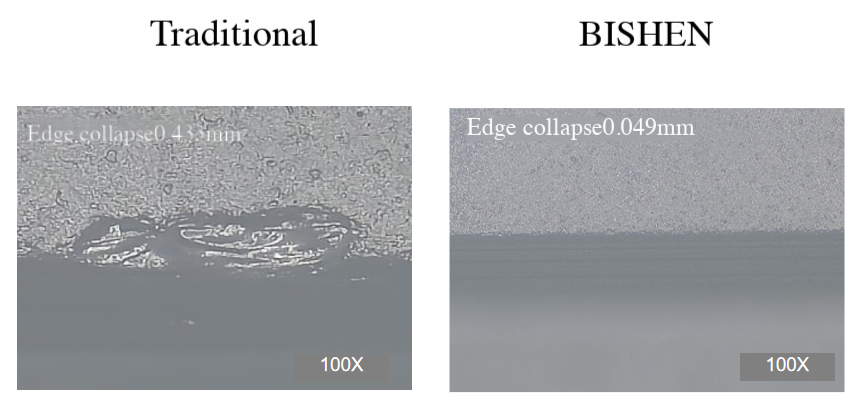

Krašto sutraukimo valdymas:Defekto tūris sumažintas nuo 0,433 mm iki 0,049 mm (sumažėjimas 88,7 %)
Paviršiaus kokybė:Šiurkštumas Ra0,58 μm (27,5 % geresnis nei pramonės standartas)
Kontūro tikslumas:Stabilus iki 0,015 mm
