Apdorojimo dėklas: aliuminio lydinio 6061 purškimo plokštės gylis{1}}skersmens santykis mikro-skylių apdorojimas

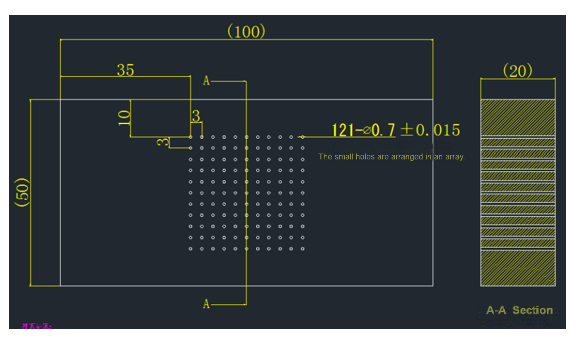

Skiedrų įrangos gamintojas turi masiškai-gaminti aliuminio lydinio purškimo plokštes aušinimo sistemoms drožlių gamybos srityje. Ruošinys yra aliuminio plokštė, kurios skersmuo 300-600 mm, o reikia apdoroti 5 000–20 000 skylių, kurios skylės skersmuo yra D0,7±0,015 mm, gylio ir skersmens santykis 28,6:1, o skylės sienelės šiurkštumo reikalavimas Ra<0.5μm. This requirement involves the dual challenges of high-precision hole wall finish processing and batch micro-hole processing stability.
Tradicinio apdorojimo sunkumai
Didelio gylio{0}}skersmens santykio gręžimas yra linkęs į deformaciją: skylės skersmuo yra tik 0,7 mm, o gylis - 20 mm, o įprasti grąžtai yra linkę lūžti arba pasislinkti;
Sunku atitikti skylės sienelės šiurkštumo standartą: the sticking characteristics of aluminum alloy cause scratches and burrs on the hole wall, and the measured roughness Ra>0.6μm;
Apdorojimo efektyvumas ir nuoseklumas yra prieštaringi: Įrankis greitai susidėvi apdorojant paketą, lengvai viršijamas leistinas nuokrypis, o mašina dažnai sustabdoma įrankiui keisti.
BISHEN sprendimai: Ultragarsinė tiksli graviravimo ir frezavimo technologija pasiekia proveržį
Atsižvelgdama į drožlių pramonės poreikį tiksliai gręžti aliuminio lydinio purškimo plokštes, BISHEN priima ultragarsinį tikslaus graviravimo ir frezavimo apdorojimo sprendimą. Pagrindinės technologinės naujovės apima:
Aukšto{0}}dažnio ultragarso vibracijos sistema
Įrankis vibruoja ašine kryptimi 20 kHz dažniu, sumažindamas aliuminio lydinio atsparumą pjovimui 45% ir išvengdamas skylės sienelės įbrėžimų, atsirandančių dėl prilipimo;
Kartu su gylio-ir-skersmens santykio mikro-skylių apdorojimo technologija, vienu ypu suformuojamos 28,6:1 gylio skylės, kurių įlinkis yra<0.01mm.
Nano{0}}lygio pažangiausio krašto tinkintas įrankis
Naudojant itin -kietai padengtus volframo plieno grąžtus, pjovimo briaunos tikslumas yra ±1 μm, o tai tinka griežtai D0,7 mm diafragmos tolerancijai;
Vidinio aušinimo kanalo konstrukcija derinama su mikro{0}}tepimu (MQL), kad sumažintų pjovimo šilumos kaupimąsi ir pailgintų įrankio tarnavimo laiką 3 kartus.
Sumanus apdorojimo parametrų optimizavimas
Dinamiškai reguliuokite greitį ir padavimą pagal diafragmą ir gylį, kad būtų užtikrintas daugiau nei 5000 skylių nuolatinio apdorojimo stabilumas;
Stebėjimo realiuoju laiku-sistema įspėja apie įrankių susidėvėjimą, kad būtų išvengta pavojaus, kad paketinis apdorojimas-netoleruojamas.

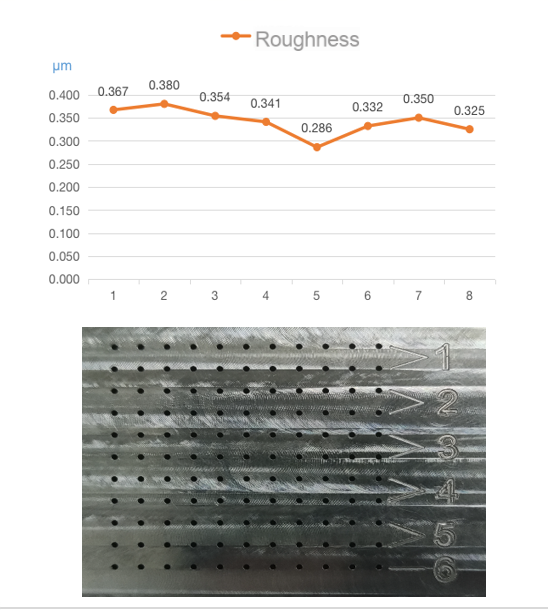

Apdorojimo efektas: nuo Ra 0,6μm iki Ra 0,342μm
Užtepus BISHEN tirpalą, purškimo plokštės mikro{0}}skylės apdorotos:
Diafragmos konsistencija: 100 % atitinka leistiną nuokrypį D0,7±0,015 mm, CPK Didesnis arba lygus 1,67;
Paviršiaus apdailos atnaujinimas: Vidutinis skylės sienelės šiurkštumas yra Ra 0,342μm, o tai 32% geresnis nei užsakovo reikalavimai;
Efektyvumo gerinimas: Kasdienis vienos mašinos gamybos pajėgumas siekia 8000 skylių, tai yra 40% greičiau nei tradicinis sprendimas.
Šis pasiekimas žymiai sumažina lustų aušinimo sistemos gedimų dažnį ir po{0}}procesinio poliravimo išlaidas, todėl tai tampa etaloniniu mikro- skylių apdorojimo lustų gamybos atveju.
