Korpuso fonas: GH4169 aukštos temperatūros{1}}lydinio integruoto peilio apdorojimo reikalavimai

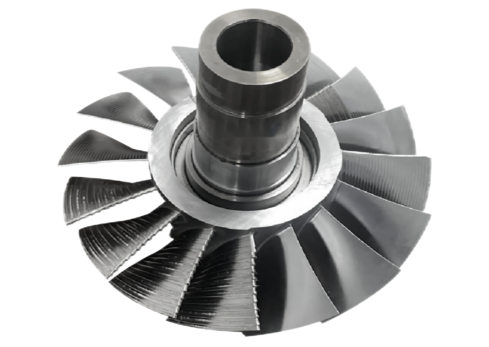

Siekdamas pagerinti naujų variklių veikimą, orlaivių variklių gamintojas turi optimizuoti ašmenų apdorojimo technologiją. Tikslas – sumažinti ašmenų paviršiaus šiurkštumą nuo Ra 3,1μm iki Ra 0,51μm ir tuo pačiu padidinti kontūro tikslumą iki 0,04mm, kad variklio efektyvumas padidėtų 4,5%. Apdorojamas objektas yra GH4169 aukštos temperatūros lydinio, kurio skersmuo 238 mm ir plonasienė konstrukcija, kurios stygos storio santykis didesnis nei 40:1, o tai yra tipiška sudėtinga žemos vibracijos frezavimo technologijos sritis.
Tradicinis skausmo taškų apdorojimas
Plonos{0}}sienos struktūros apdorojimo plepėjimo žymės problema: Nepakankamas ašmenų antgalio tvirtumas sukelia pjovimo vibraciją ir akivaizdžias pleškėjimo žymes;
Prastas paviršiaus šiurkštumas (Ra 0,93 μm): turi įtakos tolesniam poliravimo efektyvumui ir kontūro tikslumui;
Ašmenų padėties tolerancija: Įrankio susidėvėjimas sukelia apdorojimo kelio nuokrypį;
Netolygus ašmenų krašto perėjimas: Nepakankamas tradicinis aušinimas ir tepimas, pjovimo šilumos kaupimasis sukelia medžiagos deformaciją.
BIŠENASSprendimai: trys{0}}viename-ultragarso ekologiškų staklių technologija
Reaguodama į pirmiau minėtus sunkumus, BISHEN pristatė pirmąjį pramonėje universalų{0}}ultragarsinį žalią vertikalių penkių- ašių jungčių apdorojimo sprendimą, integruojantį tris pagrindines technologijas:
1. Integruota ultragarso apdorojimo technologija
Sumažinti pjovimo jėgą 46 % dėl aukšto -dažnio vibracijos, kad būtų išspręsta plonasienių konstrukcijų apdirbimo plepėjimo žymių problema;
Ultragarsinio vidinio aušinimo termosusitraukiančio įrankio laikiklis, siekiant padidinti įrankio standumą 30 % ir užtikrinti didelio-tikslaus peilių apdorojimo kelio stabilumą.
2. Superkritinė CO2 aušinimo technologija (-78 laipsniai)
Žemos temperatūros aplinka sumažina pjovimo temperatūrą 42 %, slopina GH4169 aukštos temperatūros lydinio -terminę deformaciją ir optimizuoja ašmenų krašto perėjimo lygumą;
Naudojant vidinį aušinimo žiedą, purškiama kūginė rutulinė galvutė, užtikrinamas tikslus šilumos išsklaidymas ir drožlių pašalinimas.
3. MQL mikro{1}}tepimo technologija
Trinties koeficientas sumažinamas 31 % naudojant nano-lygio alyvos dulksnos tepimą, pagerinant bendrą ašmenų paviršiaus šiurkštumo optimizavimo efektą;
Vidinio aušinimo kanalo konstrukcija prailgina įrankio tarnavimo laiką ir sumažina prastovų bei įrankių keitimo dažnumą.

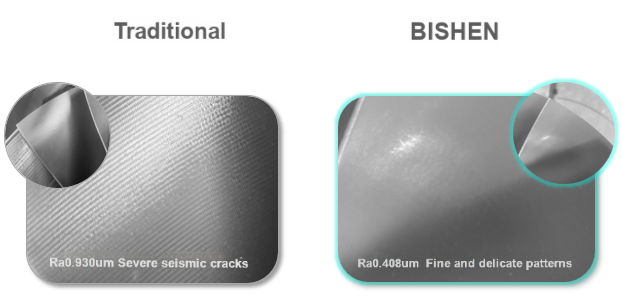

Apdirbimo efekto palyginimas: nuo Ra 0,93μm iki Ra 0,408μm
Užtepus BISHEN tirpalą, ašmenų paviršiaus šiurkštumas sumažėja 56% iki Ra 0,408 μm, o kontūro tikslumas yra stabilus 0,04 mm ribose. Be to, didelio-tikslumo ašmenų apdorojimo metodas suteikia šiuos pranašumus:
Sumažėjusios plepėjimo žymės: plonas{0}}sienos ašmenų antgalio plotas turi smulkias linijas ir patobulintą kontūro nuoseklumą;
Sutrumpintas poliravimo laikas: paviršiaus kokybė yra artima galutiniam apdorojimo reikalavimams, o po{0}}proceso efektyvumas padidėja 40 %;
Sąnaudų optimizavimas: įrankio tarnavimo laikas pailgėja 25%, o visapusiškos apdirbimo išlaidos sumažinamos 18%.
