Apdorojamo produkto savybės
Medžiaga: tankus silicio nitridas (kietumas HV1 850)

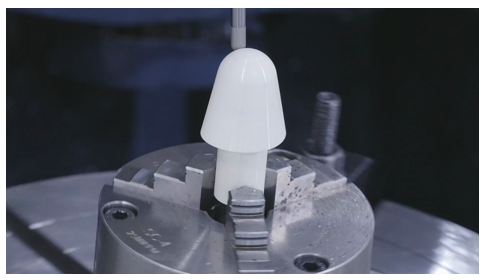

Apdorojimo ypatybės: φ28×55mm kompleksinis 3D paviršius
Taikymo sritys: orlaivio priekinis gaubtas, aukštai temperatūrai atsparūs guoliai
Pramonės skausmo taškų analizė
A. Medžiagų charakteristikų iššūkis
Silicio nitrido keramika, kaip didelio kietumo ir{0}}atspari nusidėvėjimui medžiaga, plačiai naudojama aukštos-temperatūros aviacijos ir kosmoso komponentuose, tačiau dėl mažo atsparumo lūžiams tradicinis apdorojimas yra linkęs į mikroįtrūkimus.
B. Tradiciniai apdirbimo defektai
① Įrankio nusidėvėjimo greitis yra 8 kartus didesnis nei įprasto plieno
② 3D paviršiaus šlifavimo efektyvumas yra tik 2,3 cm³ / h
③ Lūžimo lygis viršija 35% (pramonės vidurkis)
VIDSprendimų pagrindinė technologija
Ultragarsinis vibracijos penkių{0}}ašių apdirbimo centras: 20 kHz aukšto-dažnio vibracija sumažina pjovimo jėgą
Superkritinė CO2 aušinimo sistema: -78 laipsnių žema temperatūra slopina medžiagos šiluminį įtempimą
MQL vidinio aušinimo technologija: 0,05 ml/h mikro-tepimas sumažina įrankio sukibimą
Išmatuoto našumo palyginimas
Rodikliai Tradicinis procesasVIDtirpalo tobulinimo diapazonas Apdorojimo ciklas 133h72h46%↓Paviršiaus šiurkštumas Ra0,8μmRa0,2μm75%↓Įrankio keitimo dažnis 4 vnt/įrankis 18 vnt/įrankis 350%↑
Pramonės taikymo plėtra
Šis sprendimas taip pat taikomas:
Palydovinio variklio keramikos purkštukų apdorojimas
Puslaidininkinių plokštelių tvarkymo roboto ranka
Dirbtinės jungties keraminės rutulinės galvutės tikslumas šlifavimas
