Bylos fonas: Pramonės skausmo taškai, susiję su siūlų adatos uodegos apdorojimu

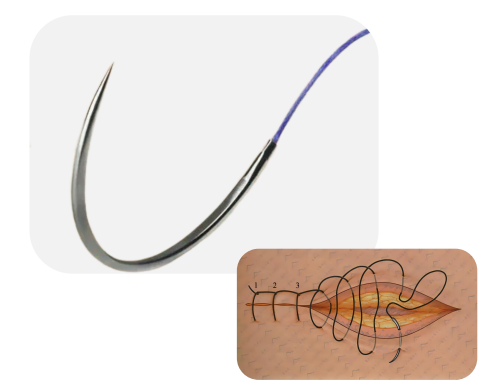

Medicininės įrangos srityje 420 nerūdijančio plieno siūlių adatos plačiai naudojamos chirurginėse operacijose dėl jų atsparumo dilimui, atsparumo korozijai ir biologinio saugumo. Tačiau uodegą reikia apdoroti su 0,2 mm skersmens aklina skyle (sriegimui ir tvirtinimui), o tradicinis pjovimo procesas susiduria su trimis pagrindiniais iššūkiais:
1.Didelis skylės koncentriškumo nuokrypis(turi įtakos sriegimo patikimumui);
2.Per didelis skylės sienelės nelygumas (Ra>0,8μm yra linkę į likutinius teršalus);
3. Mažas apdorojimo efektyvumas(vienas gabalas trunka iki 30 minučių).
„Nepakankamas mikro{0}}skylių apdorojimo tikslumas medicinos prietaisuose“ tapo pagrindine kliūtimi, ribojančia aukštos kokybės siūlių adatų lokalizaciją.
BIŠENASsprendimai: Ultragarsinė tiksli technologija atkuria apdorojimo logiką
Reaguodami į 420 nerūdijančio plieno (HV580) mikro{0} skylučių apdorojimo problemą, BISHEN sprendimai pasiūlė „ultragarsinio tikslaus graviravimo ir frezavimo apdorojimo technologiją“, kurią naudojant buvo pasiektos trys naujovės:
Aukšto{0}}dažnio ultragarso vibracijos sumažinimas: 20kHz ultragarso amplitudė sumažina pjovimo jėgą 65%, išvengiant medžiagos deformacijos ir briaunų įtrūkimų;
Mikronų{0}}lygio įrankio dinaminis kompensavimas:{0}}įrankio įlinkio korekcija realiuoju laiku, aklosios skylės koncentriškumo paklaida valdoma ±2 μm ribose;

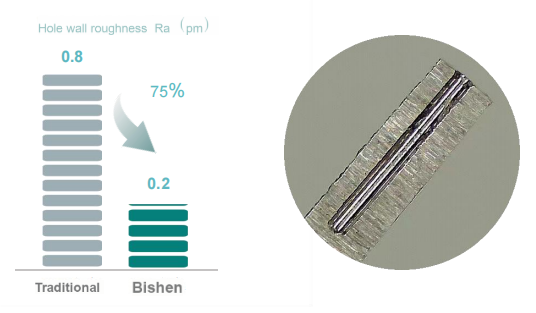

Pritaikyta pjovimo parametrų biblioteka: Atitinka kietas ir trapias nerūdijančio plieno savybes, apdirbamo paviršiaus šiurkštumas yra stabilus iki Ra0,2 μm.
Rezultatų palyginimas: pagerėjo efektyvumas ir kokybė
Palyginti su tradiciniais apdorojimo sprendimais, BISHEN sprendimai žymiai optimizuoja gamybos efektyvumą:
Efektyvumas padidėjo 60%.: vieno-gabalo apdorojimo laikas sumažinamas nuo 30 minučių iki 12 minučių;
Pajamingumas padidėjo iki 98%.: skylės sienelė neturi įbrėžimų ar mikroįtrūkimų, atitinka ISO 13485 medicinos prietaisų standartus;
Kaina sumažinta 40%.: įrankio tarnavimo laikas pailgėja 2 kartus, todėl sumažėja prastovų ir įrankių keitimo dažnis.
Pramonės plėtra: Kaip technologijos įgalina medicinos tikslią gamybą?
BISHEN sprendimų ultragarso technologija buvo išplėsta į daugiau didelės{0}}vertės-laukų:
endoskopiniai mikro nerūdijančio plieno vamzdžiai (0,3 mm vidinės skylės apdorojimas);
Akyta ortopedinių implantų struktūra (diafragmos tikslumas ±5 μm);
Minimaliai invazinis chirurginio peilio briaunų poliravimas (Ra<0.1μm mirror effect).
Apie BISHEN
BIŠENAS(Bishen Technology) jau 15 metų užsiima didelio{0}}kietumo medžiagų tikslumu apdorojimu, daugiausia dėmesio skiriant „ypač kietų medžiagų mikro-apdorojimo sprendimų“ medicinos, puslaidininkių ir optikos pramonei.
