Tiksliojo mechaninio surinkimo metu apvalių veržlių montavimo kryptis (GB/T812 apvalių veržlių standartas) dažnai yra diskusijų objektas. Žemiau apibendrinau pagrindinius jūsų nuorodas.

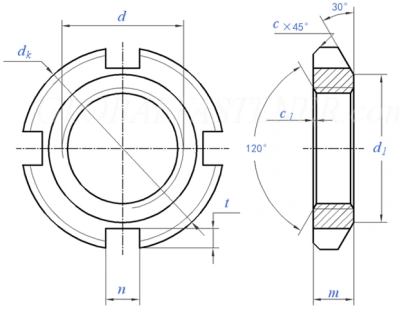

1. Apvalių veržlių struktūriniai ypatumai
Vienoje apvalios veržlės pusėje yra didelė 30 laipsnių nuožulna (30 laipsnių nuožulna veržlė), kuri daugiausia naudojama ašiniam veleno tvirtinimui.

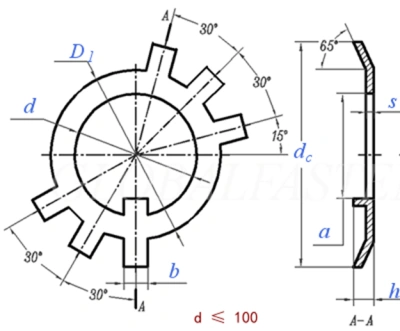

2. Sujungimas su užrakinimo poveržlėmis
Praktiškai norint pasiekti, kad -neatsilaisvintų (anti-veržlių metodas), apvalios veržlės paprastai naudojamos kartu su fiksavimo poveržle (GB/T858 fiksavimo poveržlė):
Skalbyklė turi keletą skirtukų ir 65 laipsnių kampą;
Pagal standartus poveržlės D1 matmuo atitinka apvalios veržlės d1 matmenį;
Todėl apvalios veržlės didelė nusklembta pusė turi būti susieta su užrakto poveržle.
👉 Kitaip tariant, kai kartu naudojama apvali veržlė ir fiksavimo poveržlė, nusklembta pusė turi būti nukreipta į prispaustą komponentą.
3. Kai nenaudojamos užrakto poveržlės
Kartais užrakto poveržlės nenaudojamos. Pavyzdžiui:
Naudojantdviguba apvali veržlėapsaugai nuo -atsipalaidavimo;
Nereikalaujama{0}}atsipalaidavimo, reikia priveržti tik vieną apvalią veržlę.
Ar tokiais atvejais diegimo kryptis vis dar svarbi? Atsakymas yra toks: taip, vis dar yra svarstymų.
4. Papildomos pastabos dėl montavimo krypties
Veržlės statmenumo tolerancija:
GB/T812 standartas nustato statmenumo reikalavimus nuožulniai, bet ne priešingai.

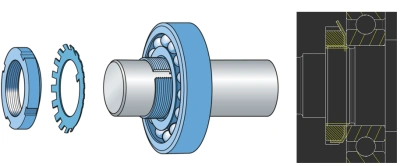

Guolių fiksavimo veržlės montavimas:
Agregatuose, tokiuose kaip guoliai, paprastai pageidautina, kad komponentas, prispaustas prie guolio, neviršytų vidinio bėgio skersmens. Tokiais atvejais tikslingiau nusklembtą pusę dėti link prispausto komponento.
Jei surinkimas neturi tokių apribojimų, montavimo kryptis nėra griežtai svarbi.(文章来源:iMechanics机械)
