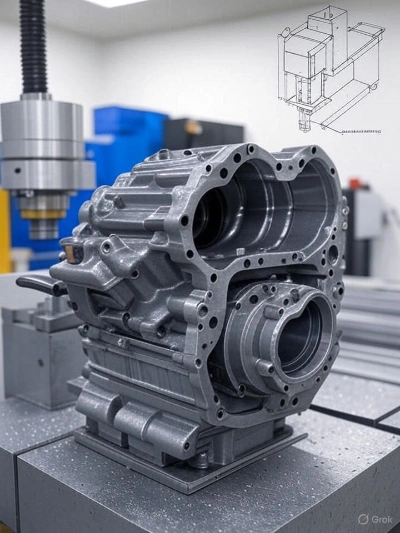

Aviacinių variklių Šie komponentai reikalauja mažesnio nei 0,01 mm koaksialumo tolerancijos, kad būtų užtikrintas optimalus veikimas ir patikimumas esant dideliam-įtempimui. Dėl sudėtingos geometrijos ir griežtų reikalavimų tai yra sudėtingas iššūkis gamintojams.
Iššūkis
Giliųjų skylių apdirbimas kelia didelių kliūčių, ypač išlaikant koncentriškumą. Įrankio įlinkis ilgų gręžimo operacijų metu dažnai sukelia nesutapimą ir pažeidžia pakopinių skylių koaksialumą. Šią problemą apsunkina didelio tikslumo poreikis keliose pakopose, kur net nedideli nukrypimai gali sukelti brangų pertvarkymą arba komponentų gedimą.
Sprendimas
Siekiant išspręsti šiuos iššūkius, buvo įdiegtas sudėtingas metodas, apjungiantis pažangius įrankius ir{0}}stebėjimą realiuoju laiku:
Tikslios kreipiamosios įvorės: pjovimo įrankiui stabilizuoti buvo panaudotos pagal užsakymą sukurtos-kreipiamosios įvorės, sumažinančios deformaciją gręžiant gilias skyles. Šios įvorės užtikrino nuoseklų įrankių išlygiavimą, išlaikant reikiamą koaksialumą visuose žingsniuose.
Lankstūs gręžimo strypai: Siekiant prisitaikyti prie sudėtingos korpuso geometrijos, buvo naudojami specialūs lankstūs gręžimo strypai. Jų konstrukcija leido kontroliuoti deformaciją, sumažinti vibraciją ir pagerinti apdirbimo tikslumą.
In-linijos matavimas ir korekcija:{0}}Realiojo laiko matavimo sistemos buvo integruotos į apdirbimo procesą, kad būtų galima stebėti koncentriškumą kiekviename etape. Nukrypimai buvo aptikti akimirksniu, todėl buvo galima nedelsiant reguliuoti įrankio kelią, kad būtų išlaikytas 0,01 mm tolerancija.
Rezultatai
Šis integruotas požiūris davė išskirtinių rezultatų. Aviacinių variklių korpusai pasiekė nuoseklų koaksialumą pagal 0,01 mm specifikaciją, žymiai sumažindami atliekų kiekį ir padidindami gamybos efektyvumą. Sprendimas taip pat pailgino įrankio tarnavimo laiką ir sumažino prastovos laiką, siūlydamas keičiamo dydžio modelį, skirtą didelio- tikslumo gamybai.
Kodėl tai svarbu
Gamintojams, aptarnaujantiems aviacijos ir kosmoso pramonę, dėl komponentų, pvz., aviacinių{0}}variklio korpusų, tikslumo negalima-derėtis. Šis atvejis parodo, kaip naujoviški įrankiai ir proceso valdymas gali įveikti giliųjų skylių apdirbimo iššūkius, užtikrinant griežtų leistinų nuokrypių laikymąsi ir optimizuojant gamybos darbo eigą. Taikydami šiuos metodus gamintojai gali pagerinti kokybę, sumažinti išlaidas ir išlaikyti konkurencinį pranašumą pasaulinėje rinkoje.
